ВОЛОЧИЛЬНОЕ ОБОРУДОВАНИЕ

Волочильное оборудование — это общий термин, применимый к процессу обработки металлов давлением, характеризующийся протяжкой заготовки ( катанки, проволоки) через волоки (фильеры) с целью постепенного уменьшения диаметра заготовки и получения продукции необходимого типоразмера. Волочильные станы является отдельными машинами, где происходит непосредственно процесс обжатия заготовки. Волочильные линии представляют собой комплекс промышленного оборудования, включающий непосредственно стан волочения и машины для вспомогательных операций — размотчики, узлы удаления окалины, острильные узлы, сварочное оборудование, намотчики. Назначение волочильных станов.По типу процесса:

• Станы грубого волочения
• Станы средне-грубого волочения
• Станы тонкого волочения

В зависимости от процесса волочения подбирается кратность стана (количество блоков протяжки).По принципу работы:

• Сухое волочение (с применением твердых смазок)
• Мокрое волочение (с применением жидких смазочных материалов)

Выбор волочильного оборудования зависит от потребностей и задач производства. Ключевые моменты при выборе волочильного оборудования:Высокая мощностьНепрерывная работа: круглосуточноя работа в несколько смен.Долговечность: повышенный ресурс прочности и износостойкости.Автоматизация: управляется с помощью ПК.Безопасность: оснащается защитными кожухами, кнопками аварийной остановки и датчиками.

Волочильные линии и станы производства CSM Metallurgy предназначены для производства и обработки проволоки, катанки и по технологическому процессу подразделяются на сухое волочение с применением твердых смазочных материалов (натриевые и кальциевые мыльные порошки)  и мокрое волочение проволоки, используются жидкие смазочные материалы (СОЖ и специальные мыльные растворы).

Волочильное оборудование сухого волочения применяется для больших диаметров проволоки (грубое и среднее волочение).

При мокром волочении волочильные стан работает на более тонких диаметрах (тонкое волочение).

ВОЛОЧИЛЬНЫЕ СТАНЫ —
СУХОЕ ВОЛОЧЕНИЕ ПРОВОЛОКИ

ВОЛОЧИЛЬНЫЕ СТАНЫ — МОКРОЕ ВОЛОЧЕНИЕ ПРОВОЛОКИ

КАНАТНОЕ ОБОРУДОВАНИЕ — ПРЯДЕВЬЮЩИЕ И КАНАТНЫЕ МАШИНЫ

МАШИНЫ СИГАРНОГО ТИПА

МАШИНЫ ПЛАНЕТАРНОГО ТИПА

МАШИНЫ ПЛАНЕТАРНОГО ТИПА

ПЕРЕМОТОЧНЫЕ СТАНКИ

ПЕРЕМОТОЧНЫЕ СТАНКИ

Линии производства холодно-деформированной арматуры в бунтах

Линии предназначены для производства бунтовой арматуры из катанки.

Класс арматуры: В500С по ГОСТ Р 52544-2006

Диапазон диаметров арматуры: 4,0 – 12,0 мм

Намотка: на разборные/цельнометаллические катушки массой 1000 / 2000 / 3000 кг

Состав производственной линии:

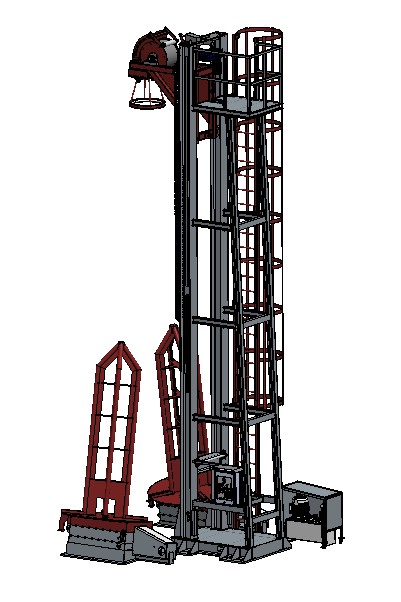

— Размоточное устройство катанки

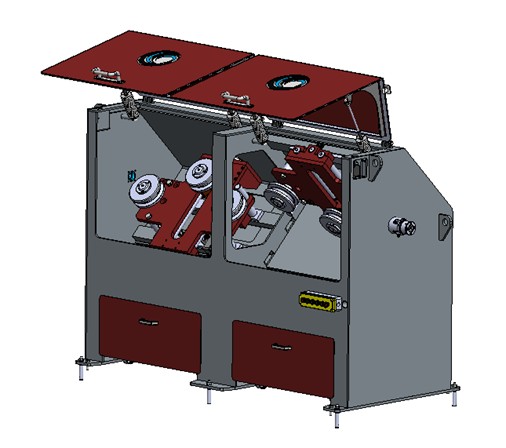

— Окалиноломатель

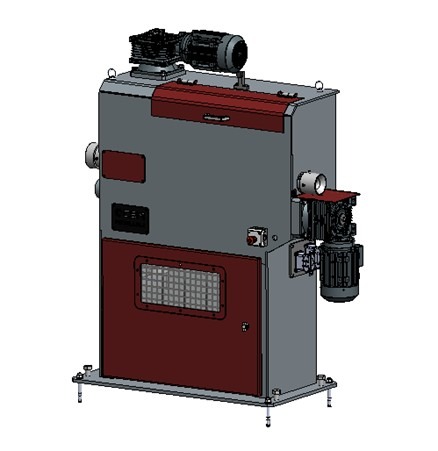

— Узел нанесения смазки

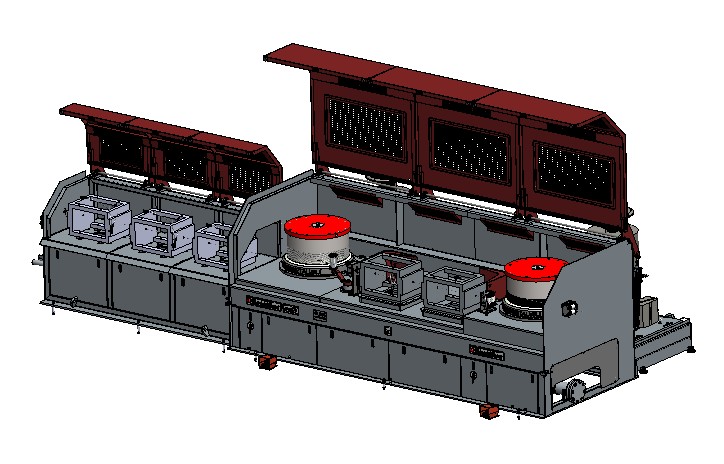

— Стан холодной прокатки

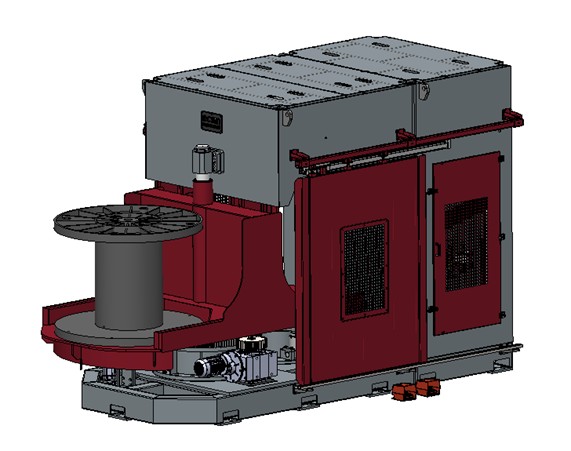

— Намотчик на катушки

Линии поставляются в комплекте с роликовыми кассетами, системой охлаждения, гидростанциями и электрооборудованием

Ключевые преимущества арматуры класса В500С:

• Применение арматуры В500С позволяет снизить металлоёмкость конструкций до 15 %;
• Отсутствие окалины на поверхности арматуры позволяет продлевать срок службы гибочного и сварочного оборудования и снижает износ инструмента;
• Возможность изготовления арматуры промежуточных диаметров;

Отличительные особенности оборудования:

— высокие скорости прокатки

— быстрая перенастройка

— простота техобслуживания

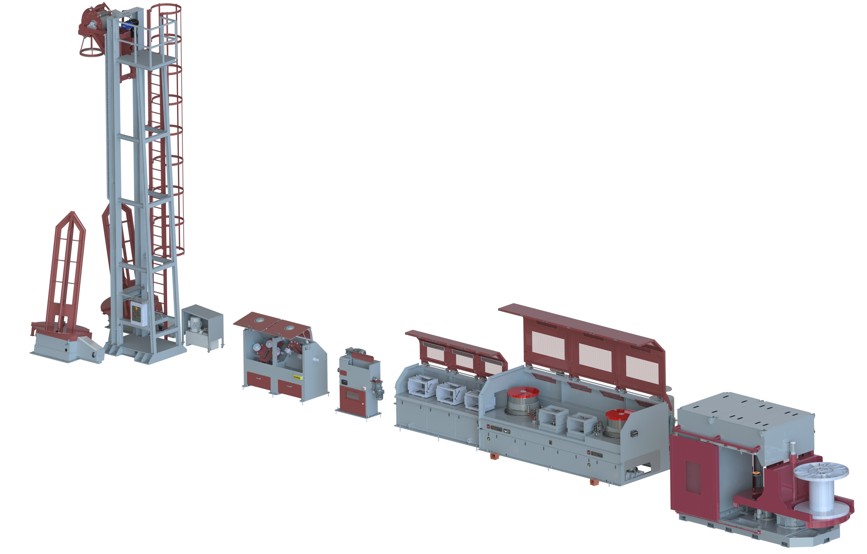

Состав линии ХДА

Компоненты линии ХДА
